• 衬氟离心泵主要结构详解



• 一、核心结构组成

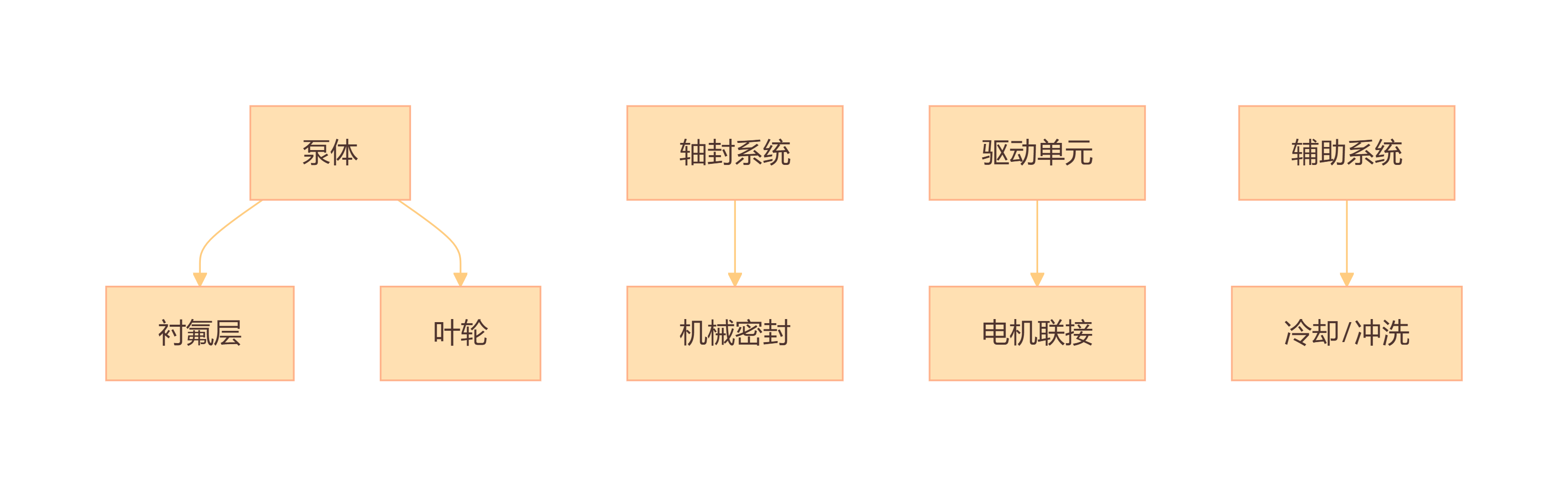

• 衬氟离心泵采用金属壳体+全衬氟塑料的复合设计，兼顾机械强度与精湛耐腐蚀性。其核心结构可分为六大模块：



• 二、关键部件技术解析



衬氟离心泵其核心结构可分为六大模块：

• 衬氟泵体与泵盖



• 基材：HT200铸铁（提供结构支撑）



• 衬里：



• 标准型：PTFE（聚四氟乙烯），厚度3-5mm，耐温-20~150℃



• 增强型：PFA（可熔性氟塑料），耐温达180℃，抗渗透性更优



• 工艺：



• 模压烧结成型（无接缝）



• 法兰面采用翻边包覆设计（杜绝介质接触金属）



• 氟塑料叶轮



• 类型1：闭式叶轮，其特点是效率高（η≥75%），需平衡孔，常用于清洁腐蚀介质（如盐酸）。



• 类型2：开式叶轮，其特点是抗堵塞，耐颗粒（≤5mm），常用于含结晶/悬浮物介质。



• 类型3：半开式叶轮，其特点是兼顾效率与防堵，需后盖板加强，常用于粘稠腐蚀液（如98%硫酸）



• 轴封系统



• 单端面机械密封（动环：碳化硅，静环：填充PTFE）



• 弹簧补偿结构（适应温度波动引起的轴向位移）



• 升级选项：



• 双端面密封+API冲洗方案（用于剧毒介质）



• 磁力耦合驱动（非常零泄漏，取消轴封）



• 传动部件



• 轴芯：316L不锈钢（表面喷涂WC涂层抗磨损）



• 轴承座：铸铁+水冷夹套（高温工况需强制冷却）



• 联轴器：氟橡胶包裹的梅花垫式（防腐蚀溅射）

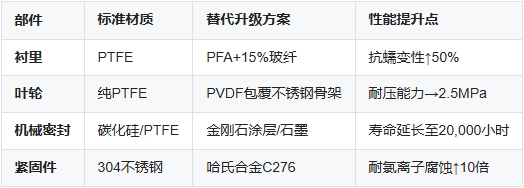

三、材质性能对比

• 四、典型型号结构示例

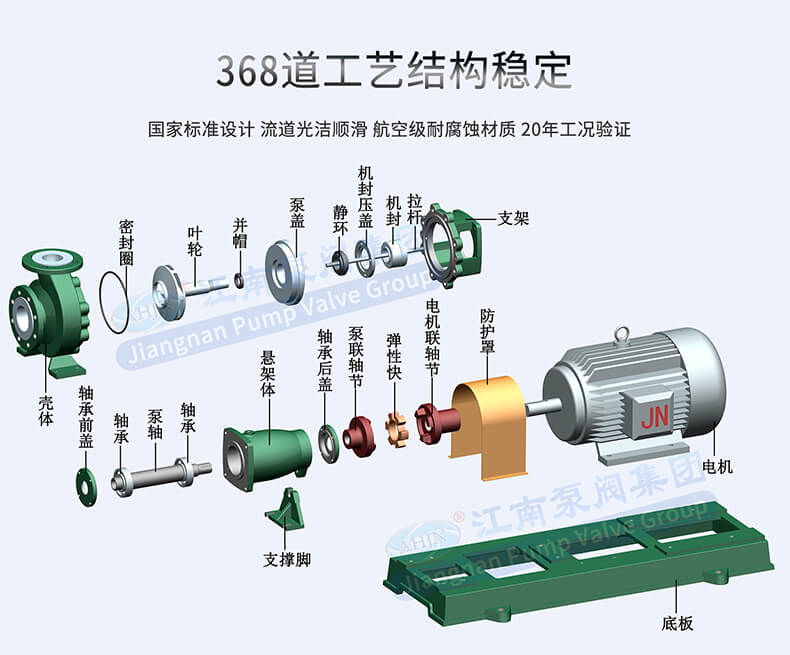

• 下图IHF系列衬氟离心泵零部件示意图

>>>IHF产品详情

总结：现代衬氟离心泵通过金属-氟塑料复合结构实现强腐蚀介质的安全输送，选型需重点关注衬里工艺完整性、轴封可靠性及轴向力平衡设计。
