单级离心泵结构图详解

更新时间：2025-08-12 09:50:02
    以下是单级离心泵的结构详解，结合图示关键部件说明其功能与设计特点：
    泵壳结构
    蜗壳式设计‌
    采用螺旋形流道收集叶轮排出的液体，逐步扩压至出口管。剖分方式分为：
    轴向剖分式‌：前开/后开结构
    径向剖分式‌：多用于多级泵
    后开门式泵体检修时无需拆卸管路，直接退出转子部件即可。

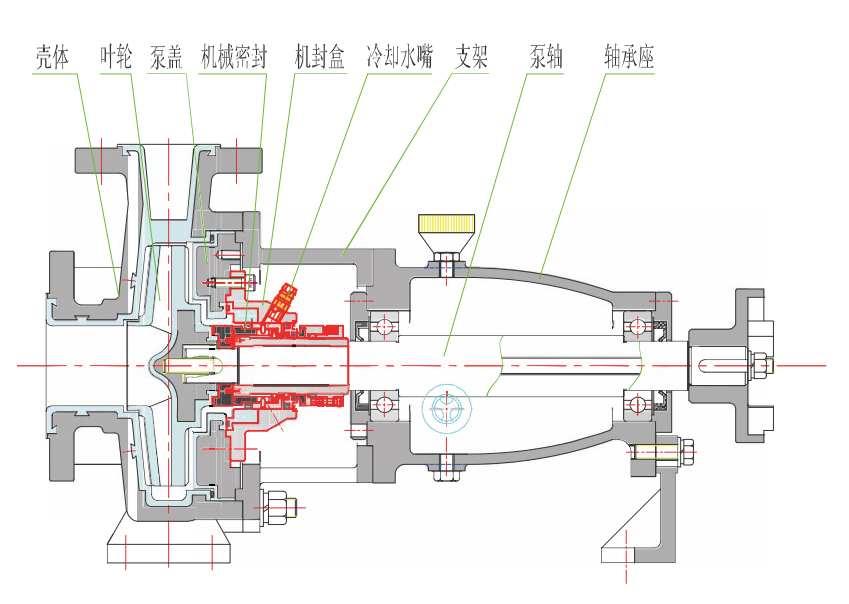

    上图为IHF的泵体结构示意图
    核心做功部件
    叶轮类型‌
    闭式叶轮‌：含前/后盖板及叶片，效率蕞高（常用）
    半开式‌：仅后盖板
    开式‌：无盖板，效率较低
    叶轮通过键连接泵轴，悬臂支撑于托架轴承内。
    密封系统
    密封环（口环）‌
    耐磨材料制成，镶嵌于叶轮盖板与泵壳间，阻止高压液体回漏至吸入端。磨损后可更换。
    轴封装置‌
    填料密封：泵内压力水导入水封环形成自密封
    机械密封：可选配设计
    支撑与驱动
    轴承系统‌
    单列向心球轴承支撑泵轴，承受残余轴向力及径向力。润滑方式为脂润滑或油润滑。
    联轴传动‌
    直连电动机驱动，顺时针旋转（从电机端看）。
    特色设计
    平衡结构‌：叶轮轴向力通过平衡孔部分抵消，剩余力由轴承承担。
    排气设计‌：泵壳顶部设灌泵排气螺孔，确保启动前排尽空气。
    材质适配‌：过流部件默认铸铁，腐蚀性介质可选用耐蚀合金。
    注：衍生型号包括立式管道泵（GBF管道泵）、耐腐蚀泵（IHF衬氟离心泵）等，扩展应用场景。
